L'atome de carbone et sa résonance dans le tissu organique de la planète
L'origine de l'atome de carbone
L'atome de carbone, élément fondamental de la vie et quatrième élément le plus abondant dans l'univers, possède une histoire cosmique fascinante qui remonte aux premiers instants suivant le Big Bang. Comprendre son origine nous permet de saisir son importance dans la composition de notre planète et des organismes vivants.

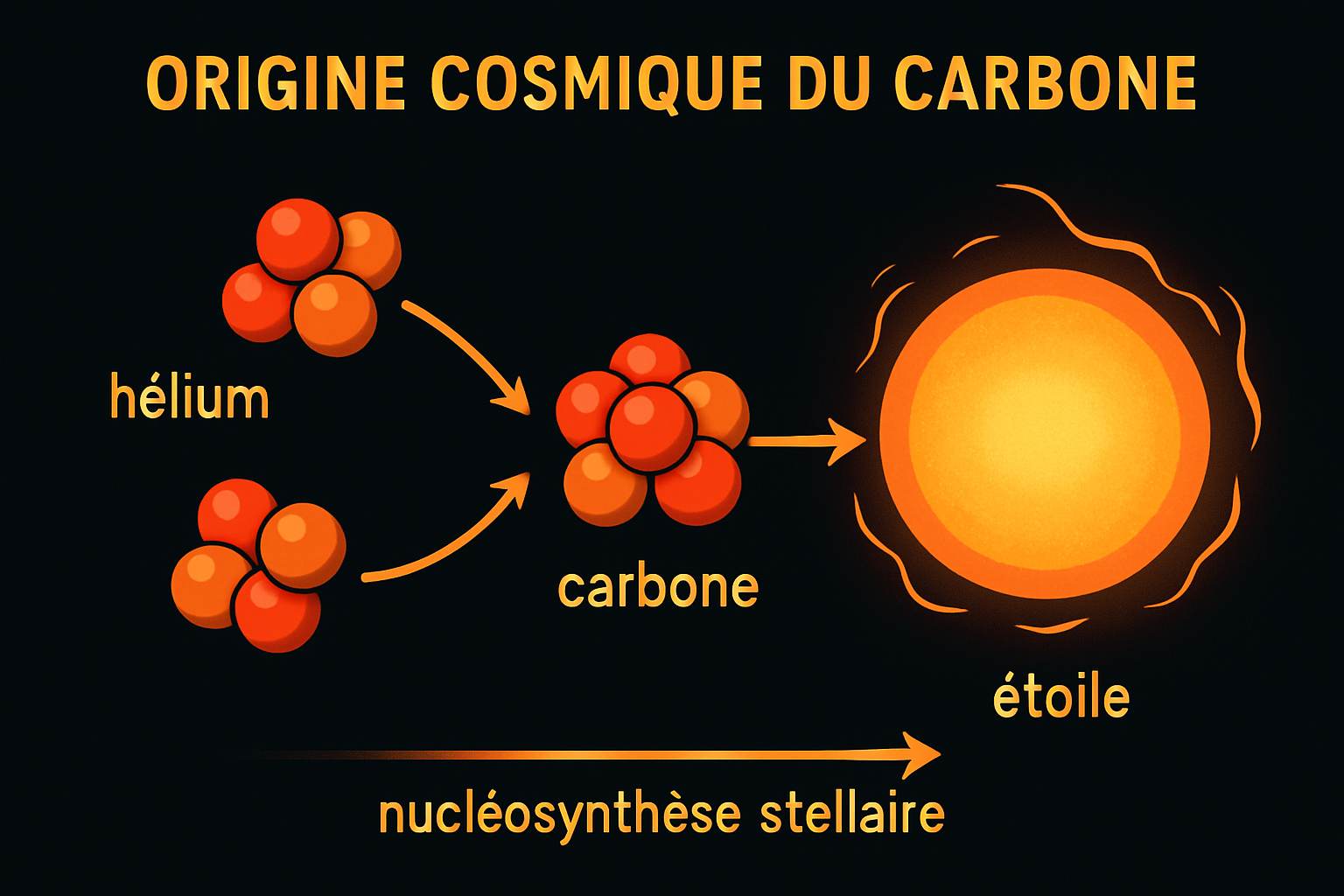

La nucléosynthèse stellaire : berceau du carbone
Contrairement à des éléments plus légers comme l'hydrogène et l'hélium qui ont été formés lors de la nucléosynthèse primordiale (dans les premiers instants après le Big Bang), le carbone n'a pas pu être synthétisé directement à cette période. En effet, la dilatation et le refroidissement rapides de l'univers primitif n'ont pas permis de réunir les conditions nécessaires à sa formation.
Le carbone est né plus tard, au cœur des étoiles massives, par un processus remarquable appelé la "réaction triple alpha". Cette réaction se produit dans les étoiles de la branche horizontale, lorsque trois noyaux d'hélium (particules alpha) fusionnent pour former un noyau de carbone. Ce processus nécessite des températures extrêmement élevées, de l'ordre de 100 millions de degrés Celsius, que l'on ne trouve que dans les cœurs stellaires.
Cette synthèse stellaire du carbone a été théorisée par le physicien Fred Hoyle dans les années 1950, qui a prédit l'existence d'un état excité spécifique du noyau de carbone pour expliquer l'abondance de cet élément dans l'univers. Cette prédiction, confirmée expérimentalement par la suite, est considérée comme l'une des plus remarquables applications de la méthode scientifique et du principe anthropique.
Dispersion dans l'univers
Une fois synthétisé dans les étoiles, le carbone est dispersé dans l'espace interstellaire par différents mécanismes :
- Les vents stellaires des étoiles massives, qui éjectent continuellement de la matière enrichie en éléments lourds
- Les explosions de supernovae, qui projettent violemment dans l'espace les éléments formés durant la vie de l'étoile
- Les nébuleuses planétaires, enveloppes de gaz éjectées par les étoiles de masse moyenne en fin de vie
Ces processus ont permis au carbone de voyager sur d'immenses distances à travers l'espace. Les atomes de carbone présents aujourd'hui dans notre corps ont parcouru en moyenne plusieurs centaines de milliers d'années-lumière avant d'atteindre notre système solaire, puis la Terre.
Formation du système solaire et présence sur Terre
Lors de la formation du système solaire il y a environ 4,6 milliards d'années, le carbone présent dans le nuage moléculaire originel s'est incorporé dans les différents corps célestes en formation. Sur Terre, le carbone est présent depuis la formation de la planète, sous diverses formes :
- Dans la croûte terrestre (où il est le 15e élément le plus abondant)
- Sous forme de sédiments carbonés
- Dans les gisements de charbon et de pétrole (issus de la décomposition de matière organique ancienne)
- Sous forme pure comme le graphite et le diamant
Les diamants naturels, par exemple, se forment dans des conditions de haute pression et température dans le manteau terrestre, à des profondeurs de 150 à 200 kilomètres. Ils remontent ensuite à la surface lors d'éruptions volcaniques particulières, formant des cheminées de kimberlite, notamment en Afrique du Sud et dans l'Arkansas.
De façon intéressante, on trouve également des diamants microscopiques dans certaines météorites, témoignant de la présence du carbone dans d'autres corps du système solaire.
Le cycle du carbone
Une fois présent sur Terre, le carbone entre dans un cycle complexe qui le fait circuler entre l'atmosphère, les océans, les sols et les organismes vivants. Ce cycle biogéochimique est fondamental pour le maintien de la vie et la régulation du climat terrestre.
Le carbone atmosphérique, principalement sous forme de dioxyde de carbone (CO₂), est capté par les plantes lors de la photosynthèse et transformé en matière organique. Cette matière organique est ensuite transmise le long des chaînes alimentaires, puis retourne à l'atmosphère par la respiration des organismes et la décomposition de la matière organique.
À l'échelle géologique, le carbone peut être séquestré pendant des millions d'années dans les roches sédimentaires, les combustibles fossiles et les carbonates marins, avant d'être libéré par des processus comme l'érosion, la combustion ou l'activité volcanique.
Ainsi, les atomes de carbone qui composent notre corps aujourd'hui ont connu un voyage extraordinaire : formés au cœur d'étoiles lointaines, dispersés dans l'espace interstellaire, incorporés dans notre système solaire, puis intégrés dans le cycle biogéochimique terrestre avant de devenir, temporairement, une partie de nous-mêmes.
Cette origine cosmique du carbone souligne l'interconnexion profonde entre les processus stellaires et la vie sur Terre, illustrant magnifiquement la phrase de Carl Sagan : "Nous sommes poussière d'étoiles."
L'organisation chimique du carbone
L'atome de carbone possède une organisation chimique unique qui lui confère des propriétés exceptionnelles, faisant de lui l'élément fondamental de la chimie organique et de la vie telle que nous la connaissons. Sa structure électronique particulière et sa capacité à former diverses liaisons chimiques sont à l'origine de sa polyvalence remarquable.

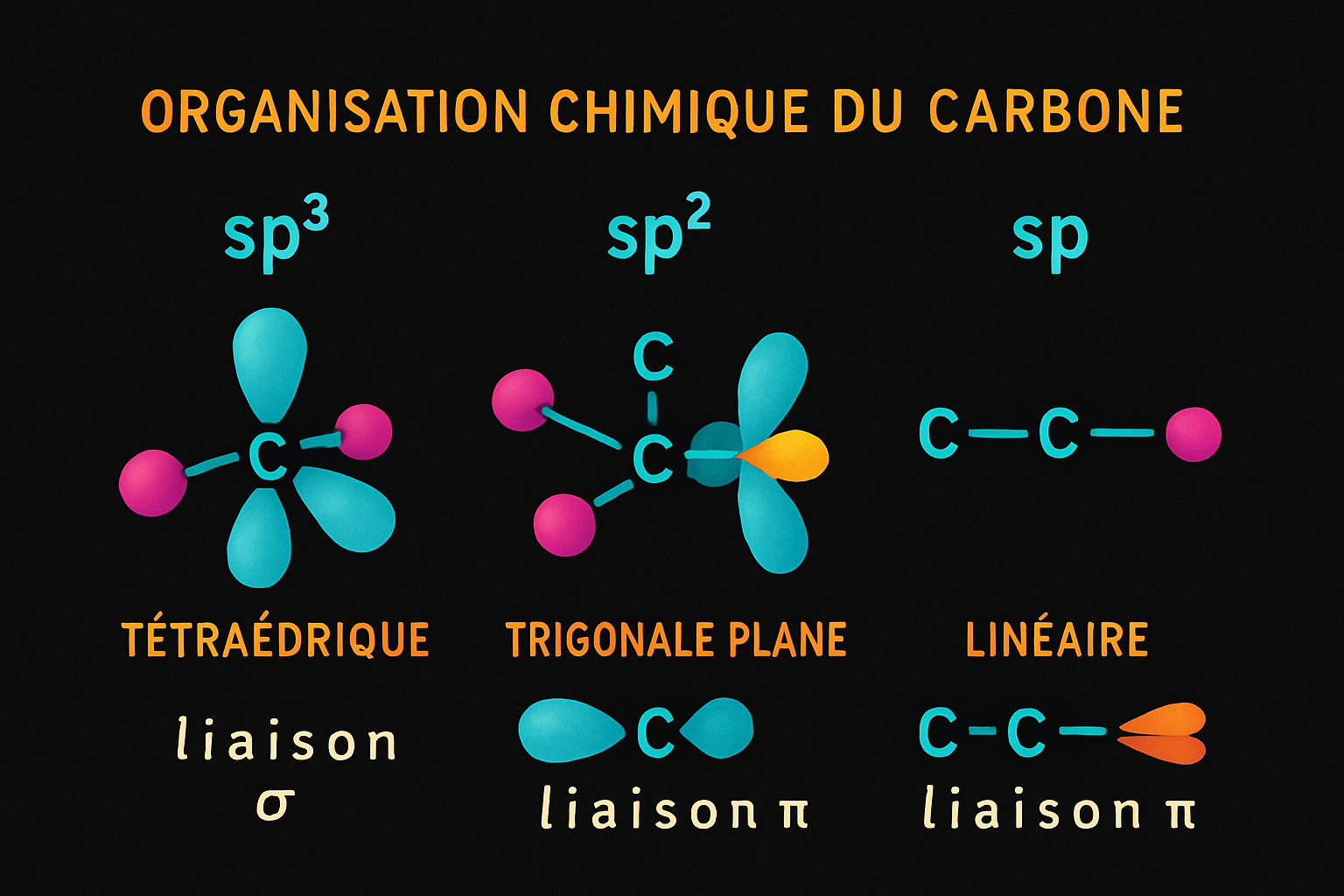

Structure électronique et hybridation
Le carbone, élément chimique de numéro atomique 6, possède six électrons répartis selon la configuration électronique 1s² 2s² 2p². Cette configuration lui confère quatre électrons de valence disponibles pour former des liaisons chimiques.
La particularité du carbone réside dans sa capacité à adopter différentes hybridations de ses orbitales atomiques, ce qui lui permet de former des liaisons aux géométries variées :
- Hybridation sp³ : Les orbitales 2s et les trois orbitales 2p se combinent pour former quatre orbitales hybrides sp³ orientées selon une géométrie tétraédrique. Cette hybridation permet au carbone de former quatre liaisons simples (comme dans le méthane CH₄ ou le diamant).
- Hybridation sp² : L'orbitale 2s et deux orbitales 2p se combinent pour former trois orbitales hybrides sp² disposées dans un plan à 120° les unes des autres. L'orbitale 2p restante, perpendiculaire à ce plan, peut former une liaison π. Cette hybridation permet au carbone de former une liaison double et deux liaisons simples (comme dans l'éthylène C₂H₄ ou le graphite).
- Hybridation sp : L'orbitale 2s et une orbitale 2p se combinent pour former deux orbitales hybrides sp alignées à 180°. Les deux orbitales 2p restantes, perpendiculaires entre elles et à l'axe des orbitales sp, peuvent former des liaisons π. Cette hybridation permet au carbone de former deux liaisons triples ou une liaison triple et une liaison simple (comme dans l'acétylène C₂H₂).
Cette capacité d'hybridation confère au carbone une flexibilité structurale exceptionnelle, lui permettant de former des chaînes, des cycles et des réseaux tridimensionnels complexes.
Types de liaisons formées par le carbone
Le carbone peut former plusieurs types de liaisons chimiques :
- Liaisons covalentes simples (σ) : Résultant du recouvrement axial d'orbitales atomiques, ces liaisons sont fortes et permettent une rotation libre autour de l'axe de liaison.
- Liaisons covalentes doubles : Composées d'une liaison σ et d'une liaison π (résultant du recouvrement latéral d'orbitales p), ces liaisons sont plus courtes et plus fortes que les liaisons simples, mais limitent la rotation.
- Liaisons covalentes triples : Composées d'une liaison σ et de deux liaisons π, ces liaisons sont encore plus courtes et plus fortes, et empêchent toute rotation.
- Liaisons avec d'autres éléments : Le carbone forme facilement des liaisons avec l'hydrogène, l'oxygène, l'azote, le soufre et les halogènes, ce qui explique la diversité des composés organiques.
La force des liaisons carbone-carbone (C-C) est particulièrement remarquable, avec une énergie de liaison d'environ 348 kJ/mol pour une liaison simple. Cette stabilité permet la formation de longues chaînes carbonées et de structures complexes, essentielles à la diversité des molécules organiques.
Résonance dans les structures carbonées
La résonance est un phénomène fondamental dans la chimie du carbone, particulièrement dans les systèmes conjugués où alternent liaisons simples et multiples. Dans ces systèmes, les électrons π sont délocalisés sur plusieurs atomes, ce qui confère une stabilité supplémentaire à la molécule.
Le benzène (C₆H₆) est l'exemple classique de résonance : sa structure ne peut être correctement représentée par une seule formule de Lewis, mais plutôt par la moyenne de plusieurs formes mésomères. Cette délocalisation électronique explique la stabilité exceptionnelle du cycle benzénique et ses propriétés chimiques particulières.
Dans les tissus organiques, la résonance joue un rôle crucial dans la stabilité des biomolécules. Par exemple :
- Dans les protéines, la liaison peptidique présente un caractère partiel de double liaison dû à la résonance, ce qui limite la rotation et influence la structure tridimensionnelle des protéines.
- Dans les acides nucléiques (ADN, ARN), la résonance dans les bases azotées contribue à leur stabilité et à leurs propriétés d'appariement.
- Dans les pigments biologiques comme la chlorophylle ou l'hémoglobine, des systèmes conjugués étendus permettent l'absorption de la lumière à des longueurs d'onde spécifiques.
La résonance paramagnétique électronique (RPE) est une technique spectroscopique qui permet d'étudier les espèces possédant des électrons non appariés, comme les radicaux libres. Dans les tissus organiques, cette technique peut être utilisée pour détecter les dommages causés par les radiations ou le stress oxydatif, qui génèrent des radicaux libres dans les biomolécules.
Isomérie et stéréochimie
La capacité du carbone à former quatre liaisons orientées selon une géométrie tétraédrique est à l'origine du phénomène d'isomérie, crucial en chimie organique et en biochimie :
- Isomérie de constitution : Molécules de même formule brute mais dont les atomes sont connectés différemment (ex : butane et isobutane).
- Stéréoisomérie : Molécules de même formule brute et mêmes connexions, mais dont les atomes sont arrangés différemment dans l'espace :
- Énantiomères : Images miroir non superposables l'une de l'autre, comme nos mains gauche et droite.
- Diastéréoisomères : Stéréoisomères qui ne sont pas des énantiomères entre eux.
La stéréochimie est particulièrement importante en biologie, car les systèmes vivants sont chiraux et interagissent de manière spécifique avec certains stéréoisomères. Par exemple, nos enzymes ne reconnaissent généralement qu'une forme énantiomère d'un substrat donné.
Réactivité chimique du carbone
La réactivité du carbone dépend largement de son état d'hybridation et des groupes fonctionnels présents dans la molécule. Les principaux types de réactions impliquant le carbone incluent :
- Réactions d'addition : Typiques des liaisons multiples (alcènes, alcynes), où de nouveaux atomes s'ajoutent en brisant une liaison π.
- Réactions de substitution : Un atome ou groupe d'atomes est remplacé par un autre.
- Réactions d'élimination : Formation d'une liaison multiple par perte d'atomes ou de groupes d'atomes.
- Réactions d'oxydation-réduction : Modification de l'état d'oxydation du carbone.
- Réactions acido-basiques : Impliquant le transfert de protons, particulièrement important dans les systèmes biologiques.
Cette réactivité variée permet la synthèse d'une immense diversité de composés carbonés, tant naturels que synthétiques, et sous-tend les processus métaboliques complexes des organismes vivants.
L'organisation chimique unique du carbone, caractérisée par sa flexibilité structurale, sa capacité à former des liaisons stables et diverses, et ses propriétés de résonance, explique pourquoi cet élément est au cœur de la chimie du vivant et des matériaux organiques modernes.

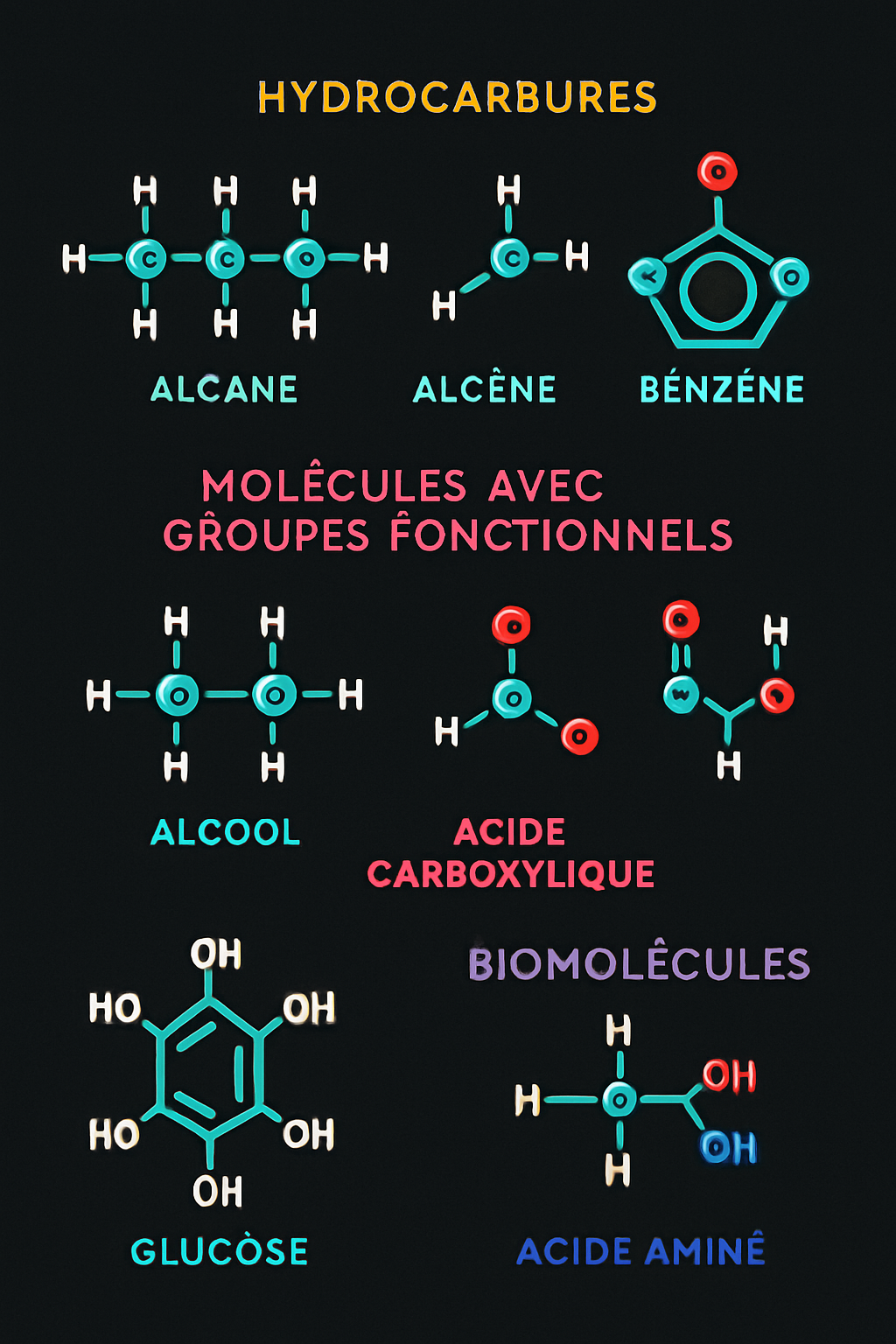

Les principales molécules carbonées et leurs propriétés
Le carbone, grâce à sa capacité unique à former des liaisons stables avec lui-même et d'autres éléments, est à l'origine d'une diversité moléculaire exceptionnelle. Cette section explore les principales familles de molécules carbonées et leurs propriétés remarquables, illustrant la polyvalence de cet élément fondamental.
Les hydrocarbures : squelettes carbonés de base
Les hydrocarbures, composés uniquement de carbone et d'hydrogène, constituent la famille la plus simple des composés organiques et servent de base à des structures plus complexes.
Alcanes
Les alcanes sont des hydrocarbures saturés à liaisons simples, de formule générale CₙH₂ₙ₊₂. Leurs propriétés principales incluent :
- Une faible réactivité chimique (d'où leur appellation d'hydrocarbures "paraffiniques", du latin parum affinis, "peu réactif")
- Une combustion complète produisant du CO₂ et de l'eau
- Une augmentation du point d'ébullition avec la longueur de la chaîne carbonée
- Une solubilité dans les solvants apolaires
Le méthane (CH₄), composant principal du gaz naturel, est l'alcane le plus simple. Sa structure tétraédrique parfaite illustre l'hybridation sp³ du carbone. Les alcanes à chaîne plus longue comme l'octane (C₈H₁₈) sont des composants essentiels des carburants.
Alcènes et alcynes
Les alcènes (CₙH₂ₙ) contiennent une double liaison carbone-carbone, tandis que les alcynes (CₙH₂ₙ₋₂) possèdent une triple liaison. Ces insaturations confèrent des propriétés distinctes :
- Une réactivité accrue, particulièrement vis-à-vis des réactions d'addition
- Une géométrie moléculaire différente (plane autour de la double liaison pour les alcènes)
- La possibilité d'isomérie cis-trans pour les alcènes
L'éthylène (C₂H₄), alcène le plus simple, est une hormone végétale naturelle et un intermédiaire majeur en industrie chimique. L'acétylène (C₂H₂), utilisé pour le soudage, illustre la géométrie linéaire imposée par la triple liaison.
Composés aromatiques
Les composés aromatiques sont caractérisés par la présence d'un ou plusieurs cycles où les électrons π sont délocalisés, conférant une stabilité exceptionnelle. Le benzène (C₆H₆) en est le représentant emblématique, avec ses propriétés remarquables :
- Une stabilité thermodynamique supérieure aux alcènes de masse comparable
- Une tendance à subir des réactions de substitution plutôt que d'addition
- Une structure plane avec des angles de 120° entre les liaisons
- Des propriétés spectroscopiques caractéristiques dues à la délocalisation électronique
Les composés aromatiques polycycliques, comme le naphtalène ou l'anthracène, présentent des propriétés similaires mais avec une réactivité modulée par la taille du système conjugué.
Les groupes fonctionnels : diversification des propriétés
L'introduction de groupes fonctionnels sur un squelette carboné modifie profondément les propriétés physico-chimiques des molécules.
Alcools, éthers et phénols
Ces composés contiennent de l'oxygène lié au carbone de différentes manières :
- Les alcools (R-OH) présentent une polarité accrue, permettant la formation de liaisons hydrogène et augmentant la solubilité dans l'eau
- Les éthers (R-O-R') sont moins polaires que les alcools mais plus solubles dans l'eau que les hydrocarbures correspondants
- Les phénols (Ar-OH) sont plus acides que les alcools en raison de la stabilisation de l'anion phénolate par résonance
L'éthanol (CH₃CH₂OH), utilisé comme biocarburant et dans les boissons alcoolisées, illustre l'importance des alcools dans notre quotidien.
Aldéhydes et cétones
Caractérisés par un groupe carbonyle (C=O), ces composés présentent :
- Une polarité importante due à la différence d'électronégativité entre C et O
- Une réactivité vis-à-vis des nucléophiles
- Des propriétés spectroscopiques caractéristiques (absorption IR vers 1700 cm⁻¹)
Le formaldéhyde (HCHO), utilisé comme conservateur, et l'acétone ((CH₃)₂CO), solvant commun, sont des exemples courants de ces familles.
Acides carboxyliques et dérivés
Les acides carboxyliques (R-COOH) et leurs dérivés (esters, amides, anhydrides) sont omniprésents dans les systèmes biologiques :
- Les acides carboxyliques présentent un caractère acide (pKa ≈ 4-5) et peuvent former des sels
- Les esters (R-COO-R') possèdent souvent des odeurs fruitées et sont utilisés comme arômes
- Les amides (R-CO-NH₂) forment des liaisons hydrogène et sont la base des liaisons peptidiques dans les protéines
L'acide acétique (CH₃COOH), composant du vinaigre, et l'acétate d'éthyle (CH₃COOC₂H₅), solvant à odeur fruitée, illustrent la diversité de cette famille.
Les biomolécules : le carbone au service de la vie
Les biomolécules sont des composés carbonés complexes essentiels au fonctionnement des organismes vivants.
Glucides
Les glucides, ou hydrates de carbone, ont pour formule générale Cₙ(H₂O)ₙ et jouent des rôles énergétiques et structuraux :
- Les monosaccharides comme le glucose (C₆H₁₂O₆) sont la principale source d'énergie cellulaire
- Les disaccharides comme le saccharose (sucre de table) résultent de la condensation de deux monosaccharides
- Les polysaccharides comme la cellulose ou l'amidon sont des polymères naturels aux fonctions structurales ou de réserve
La structure cyclique du glucose, avec ses groupes hydroxyle orientés spécifiquement dans l'espace, illustre l'importance de la stéréochimie dans les propriétés biologiques.
Lipides
Les lipides regroupent diverses molécules hydrophobes essentielles :
- Les acides gras, chaînes hydrocarbonées terminées par un groupe carboxyle, peuvent être saturés ou insaturés
- Les triglycérides, esters formés entre le glycérol et trois acides gras, constituent les graisses et huiles
- Les phospholipides, avec leur tête polaire et leurs queues hydrophobes, sont les composants principaux des membranes cellulaires
- Les stéroïdes, comme le cholestérol, possèdent une structure cyclique caractéristique et sont précurseurs d'hormones importantes
La bicouche phospholipidique des membranes cellulaires illustre parfaitement comment les propriétés des molécules carbonées (ici l'amphiphilie) déterminent leur fonction biologique.
Protéines
Les protéines sont des polymères d'acides aminés reliés par des liaisons peptidiques :
- Les 20 acides aminés standards possèdent tous un squelette carboné avec un groupe amine, un groupe carboxyle et une chaîne latérale spécifique
- La séquence d'acides aminés (structure primaire) détermine le repliement de la protéine
- Les structures secondaires (hélices α, feuillets β) sont stabilisées par des liaisons hydrogène
- Les structures tertiaire et quaternaire résultent d'interactions entre chaînes latérales
L'hémoglobine, avec sa structure quaternaire et son groupe hème contenant un atome de fer, illustre la complexité et la spécificité fonctionnelle des protéines.
Acides nucléiques
L'ADN et l'ARN, supports de l'information génétique, sont des polymères de nucléotides :
- Chaque nucléotide comprend une base azotée (purine ou pyrimidine), un sucre (désoxyribose ou ribose) et un groupe phosphate
- La complémentarité des bases (A-T/U, G-C) permet la réplication et la transcription de l'information génétique
- La structure en double hélice de l'ADN est stabilisée par des liaisons hydrogène entre bases complémentaires et des interactions d'empilement entre cycles aromatiques
La structure de l'ADN illustre comment les propriétés des composés carbonés (planéité des bases, flexibilité du squelette sucre-phosphate) permettent le stockage et la transmission de l'information génétique.
Polymères synthétiques : le carbone façonné par l'homme
Les polymères synthétiques, macromolécules obtenues par répétition d'unités monomères, ont révolutionné notre monde matériel :
- Les thermoplastiques comme le polyéthylène (PE), le polypropylène (PP) ou le polystyrène (PS) peuvent être fondus et remoulés
- Les thermodurcissables comme les résines époxy forment des réseaux tridimensionnels rigides après polymérisation
- Les élastomères comme le caoutchouc synthétique peuvent subir de grandes déformations réversibles
Le polyéthylène téréphtalate (PET), utilisé pour les bouteilles d'eau, illustre comment la structure moléculaire (ici la présence de cycles aromatiques rigides) influence les propriétés macroscopiques (résistance, transparence).
Nanomatériaux carbonés : frontières de l'innovation
Les nanomatériaux carbonés représentent une frontière passionnante de la science des matériaux :
- Les fullerènes, comme le C₆₀ (buckminsterfullerène), sont des cages sphériques de carbone aux propriétés électroniques uniques
- Les nanotubes de carbone, cylindres graphitiques de diamètre nanométrique, présentent une résistance mécanique exceptionnelle et des propriétés électroniques modulables
- Le graphène, feuillet monoatomique de carbone en structure hexagonale, combine conductivité électrique, transparence optique et résistance mécanique
Ces matériaux illustrent comment l'arrangement spatial des atomes de carbone à l'échelle nanométrique peut générer des propriétés radicalement nouvelles par rapport aux formes macroscopiques du carbone.
La diversité extraordinaire des molécules carbonées, de la simple molécule de méthane aux complexes macromoléculaires biologiques et synthétiques, témoigne de la polyvalence unique du carbone. Cette richesse structurale et fonctionnelle explique pourquoi le carbone est l'élément fondamental de la chimie organique et de la vie telle que nous la connaissons.

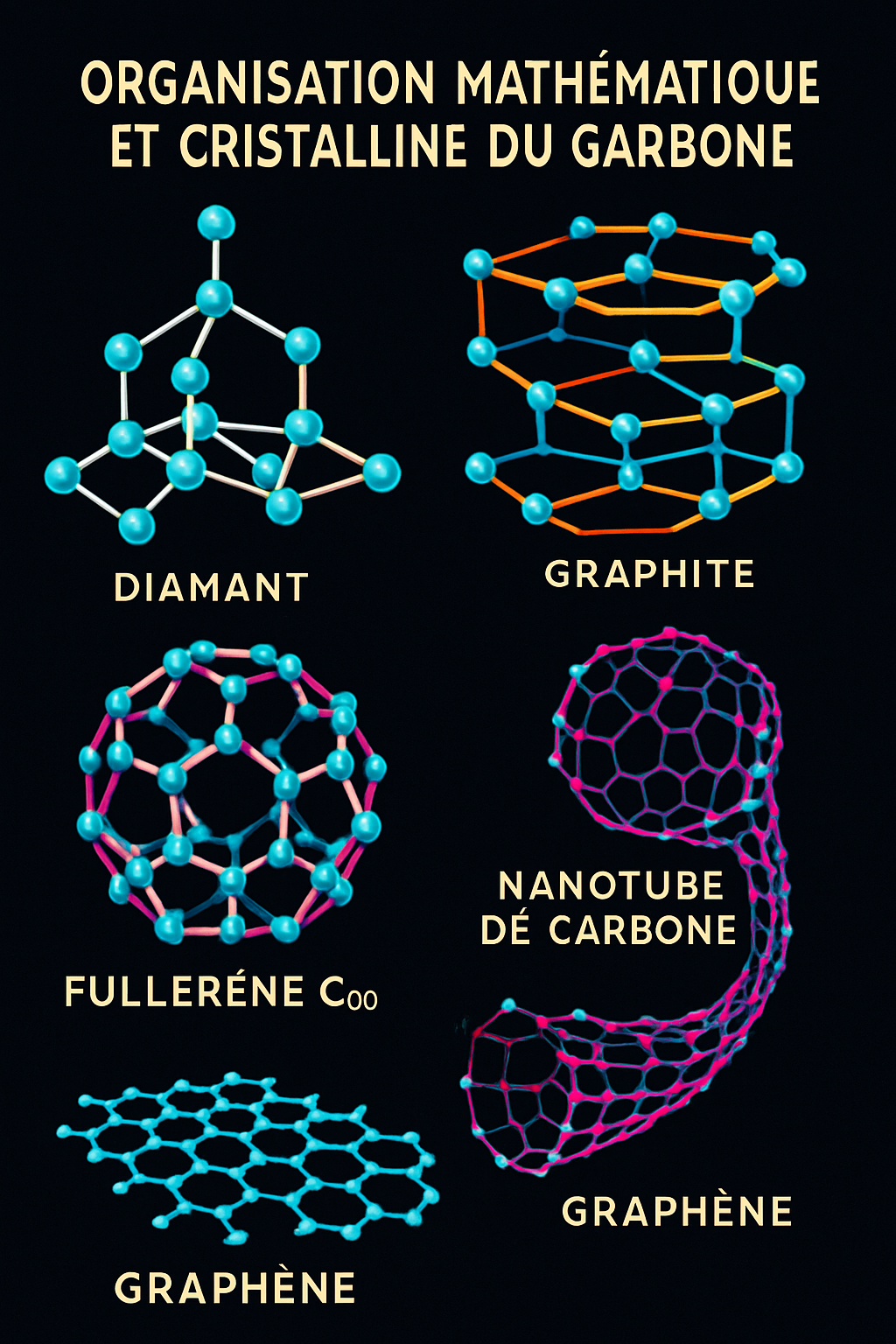

L'organisation mathématique du carbone sous forme cristalline
L'organisation cristalline du carbone représente un domaine fascinant où la chimie rencontre les mathématiques et la physique des matériaux. Les différentes formes allotropiques du carbone cristallin illustrent parfaitement comment l'arrangement spatial des atomes détermine les propriétés macroscopiques d'un matériau.
Principes fondamentaux de la cristallographie du carbone
La cristallographie étudie l'arrangement périodique des atomes dans l'espace. Pour le carbone, cette organisation spatiale est particulièrement diverse et mathématiquement élégante.
Réseaux de Bravais et groupes d'espace
Les structures cristallines du carbone peuvent être décrites par des réseaux de Bravais, qui sont des arrangements périodiques de points dans l'espace. Ces réseaux sont caractérisés par :
- Des vecteurs de base définissant la maille élémentaire
- Des opérations de symétrie (rotations, réflexions, inversions)
- Un groupe d'espace décrivant toutes les symétries du cristal
Le diamant, par exemple, cristallise dans le système cubique à faces centrées avec un groupe d'espace Fd3m, tandis que le graphite adopte une structure hexagonale avec un groupe d'espace P6₃/mmc.
Paramètres de maille et distances interatomiques
Chaque structure cristalline du carbone est caractérisée par des paramètres de maille spécifiques :
- Pour le diamant : a = 3,567 Å à température ambiante, avec une distance C-C de 1,54 Å
- Pour le graphite : a = 2,461 Å et c = 6,708 Å, avec une distance C-C dans le plan de 1,42 Å et une distance entre plans de 3,35 Å
Ces paramètres, déterminés par diffraction des rayons X ou des neutrons, reflètent l'équilibre des forces interatomiques et déterminent de nombreuses propriétés physiques.
Le diamant : perfection tétraédrique
Le diamant représente l'une des structures cristallines les plus parfaites et mathématiquement élégantes de la nature.
Structure cristalline et réseau tétraédrique
Dans le diamant, chaque atome de carbone est lié à quatre autres atomes de carbone selon une géométrie tétraédrique parfaite, avec des angles de liaison de 109,5°. Cette configuration résulte de l'hybridation sp³ des orbitales du carbone.
Le réseau cristallin du diamant peut être décrit comme deux réseaux cubiques à faces centrées (CFC) interpénétrés, décalés l'un par rapport à l'autre d'un quart de la diagonale principale. Mathématiquement, si l'on place l'origine à un atome de carbone, les positions des quatre plus proches voisins sont données par les coordonnées :
(¼, ¼, ¼), (¼, ¾, ¾), (¾, ¼, ¾), et (¾, ¾, ¼)
Cette structure peut également être visualisée comme un empilement de tétraèdres partageant leurs sommets, créant un réseau tridimensionnel rigide et isotrope.
Propriétés dérivées de la structure mathématique
Les propriétés exceptionnelles du diamant découlent directement de sa structure cristalline :
- Sa dureté extrême (10 sur l'échelle de Mohs) résulte de la force des liaisons covalentes C-C et de leur orientation tétraédrique qui distribue uniformément les contraintes
- Sa conductivité thermique exceptionnelle (cinq fois supérieure à celle du cuivre) s'explique par la propagation efficace des phonons dans ce réseau rigide et ordonné
- Sa transparence optique provient de son large gap énergétique (5,5 eV), conséquence de la saturation complète des liaisons carbone
Le module d'Young du diamant, environ 1050 GPa, est le plus élevé de tous les matériaux connus, illustrant la rigidité exceptionnelle de cette structure cristalline.
Le graphite : l'élégance hexagonale
Le graphite présente une structure cristalline radicalement différente du diamant, basée sur un arrangement bidimensionnel des atomes de carbone.
Structure en feuillets et symétrie hexagonale
Le graphite est constitué de feuillets d'atomes de carbone arrangés en réseaux hexagonaux réguliers (graphène). Dans chaque feuillet :
- Chaque atome de carbone est lié à trois autres selon une géométrie trigonale plane (angles de 120°), résultant d'une hybridation sp²
- Les liaisons C-C dans le plan sont fortes (524 kJ/mol) et courtes (1,42 Å)
- Le quatrième électron de valence occupe une orbitale p perpendiculaire au plan, formant un système π délocalisé
Ces feuillets s'empilent selon une séquence ABAB (graphite hexagonal) ou ABCABC (graphite rhomboédrique, plus rare), avec des interactions faibles de type van der Waals entre les couches.
Mathématiquement, la structure du graphite peut être décrite par un réseau hexagonal avec deux atomes par maille élémentaire. Les positions des trois plus proches voisins d'un atome dans le plan sont données par les vecteurs :
(a/√3, 0), (-a/2√3, a/2), et (-a/2√3, -a/2), où a est le paramètre de maille.
Anisotropie et propriétés directionnelles
L'organisation en feuillets du graphite engendre une forte anisotropie des propriétés :
- La conductivité électrique est environ 10⁴ fois plus élevée dans le plan des feuillets que perpendiculairement
- La conductivité thermique présente une anisotropie similaire
- Les propriétés mécaniques varient fortement selon la direction : le module d'Young est d'environ 1000 GPa dans le plan mais seulement 30 GPa perpendiculairement
Cette anisotropie s'explique mathématiquement par la différence entre les liaisons covalentes fortes dans le plan et les interactions faibles entre plans.
Autres formes cristallines du carbone
Fullerènes : sphères et symétrie icosaédrique
Les fullerènes, comme le C₆₀ (buckminsterfullerène), présentent une structure en cage fermée composée de faces pentagonales et hexagonales. Le C₆₀ possède :
- 60 atomes de carbone aux sommets d'un polyèdre à 32 faces (12 pentagonales et 20 hexagonales)
- Une symétrie icosaédrique (groupe de symétrie Ih)
- Un diamètre d'environ 7 Å
Mathématiquement, la structure du C₆₀ obéit au théorème d'Euler pour les polyèdres (V - E + F = 2, où V, E et F sont respectivement le nombre de sommets, d'arêtes et de faces). Pour satisfaire cette contrainte topologique avec uniquement des pentagones et des hexagones, exactement 12 pentagones sont nécessaires.
Nanotubes de carbone : cylindres et symétrie hélicoïdale
Les nanotubes de carbone peuvent être conceptualisés comme des feuillets de graphène enroulés en cylindres. Leur structure est définie par un vecteur chiral Ch = na₁ + ma₂, où a₁ et a₂ sont les vecteurs unitaires du réseau hexagonal et (n,m) sont des entiers.
Cette notation mathématique détermine :
- Le diamètre du nanotube : d = |Ch|/π = a√(n² + m² + nm)/π, où a est la constante de réseau du graphène
- L'angle chiral : θ = tan⁻¹[√3m/(2n+m)]
- Le type de nanotube : armchair (n=m), zigzag (m=0), ou chiral (autres cas)
Les propriétés électroniques des nanotubes dépendent de ces indices (n,m) : ils sont métalliques si n-m est divisible par 3, et semi-conducteurs dans les autres cas.
Graphène : le cristal bidimensionnel parfait
Le graphène, feuillet monoatomique de carbone en réseau hexagonal, représente le cristal 2D parfait. Sa structure peut être décrite comme deux sous-réseaux triangulaires interpénétrés, avec une maille élémentaire rhombique contenant deux atomes.
La relation de dispersion électronique du graphène est donnée par :
E(k) = ±t√[3 + 2cos(√3k_y a) + 4cos(√3k_y a/2)cos(3k_x a/2)]
Cette relation mathématique conduit à une structure de bande unique où les bandes de valence et de conduction se touchent en six points (points de Dirac), conférant au graphène ses propriétés électroniques exceptionnelles.
Transformations de phase et diagramme d'état
Les transformations entre les différentes formes cristallines du carbone obéissent à des lois thermodynamiques précises, représentées dans le diagramme de phase du carbone.
Diagramme de phase et équations d'état
Le diagramme de phase du carbone montre les domaines de stabilité des différentes formes allotropiques en fonction de la température et de la pression. La transition diamant-graphite est décrite par l'équation de Clausius-Clapeyron :
dP/dT = ΔH/(TΔV)
où ΔH est l'enthalpie de transition et ΔV la variation de volume.
À température ambiante, le graphite est thermodynamiquement plus stable que le diamant, mais la barrière énergétique pour la transformation est si élevée que le diamant est métastable sur des échelles de temps géologiques.
Modélisation mathématique des transitions de phase
Les transitions entre formes allotropiques peuvent être modélisées par des équations d'état comme l'équation de Birch-Murnaghan :
P(V) = (3B₀/2)[(V₀/V)^(7/3) - (V₀/V)^(5/3)][1 + (3/4)(B₀' - 4)((V₀/V)^(2/3) - 1)]
où B₀ est le module de compressibilité isotherme, B₀' sa dérivée par rapport à la pression, et V₀ le volume à pression nulle.
Ces modèles permettent de prédire les conditions de formation des différentes formes cristallines du carbone et d'interpréter les observations géologiques et expérimentales.
Applications des structures cristallines du carbone
Ingénierie cristalline et matériaux sur mesure
La manipulation contrôlée de la structure cristalline du carbone permet de créer des matériaux aux propriétés spécifiques :
- Les diamants synthétiques, produits par des procédés HPHT (Haute Pression Haute Température) ou CVD (Dépôt Chimique en phase Vapeur), dont les propriétés peuvent être ajustées par dopage
- Les composites carbone-carbone, combinant fibres et matrices de carbone dans des arrangements géométriques optimisés pour des applications structurales
- Les matériaux à gradient de structure, présentant une transition progressive entre différentes formes cristallines
Modélisation et simulation numérique
Les méthodes de simulation numérique, basées sur les descriptions mathématiques des structures cristallines, permettent de :
- Prédire les propriétés de nouvelles structures carbonées avant leur synthèse
- Optimiser les procédés de fabrication des matériaux carbonés
- Comprendre les mécanismes de transformation entre différentes formes allotropiques
Les méthodes ab initio, la dynamique moléculaire et les simulations Monte Carlo sont particulièrement utilisées pour ces applications.
L'organisation mathématique du carbone sous forme cristalline illustre parfaitement l'élégance et la puissance des principes géométriques et topologiques dans la détermination des propriétés de la matière. De la structure tétraédrique parfaite du diamant à la symétrie hexagonale du graphène, en passant par la topologie sphérique des fullerènes, le carbone offre un terrain d'étude exceptionnel pour comprendre les relations entre structure atomique et propriétés macroscopiques.
